Концевые выключатели – это выключатели, управляемые через соответствующий приводной элемент. Положение и скорость движения подвижных контактов, а также время их переключения зависит от положения и скорости передвижения управляющего элемента, воздействующего на толкатель
соответствующей силой, вызывающей замыкание или размыкание контактов выключателя. Система подвижных контактов нестабильная после исчезновения силы, действующей на толкатель, подвижные контакты возвращаются в исходное положение. Концевые выключатели предназначены для
применения в автоматизированных приводных системах, а также цепях управления, контрольных и измерительных цепях переменного и постоянного тока.

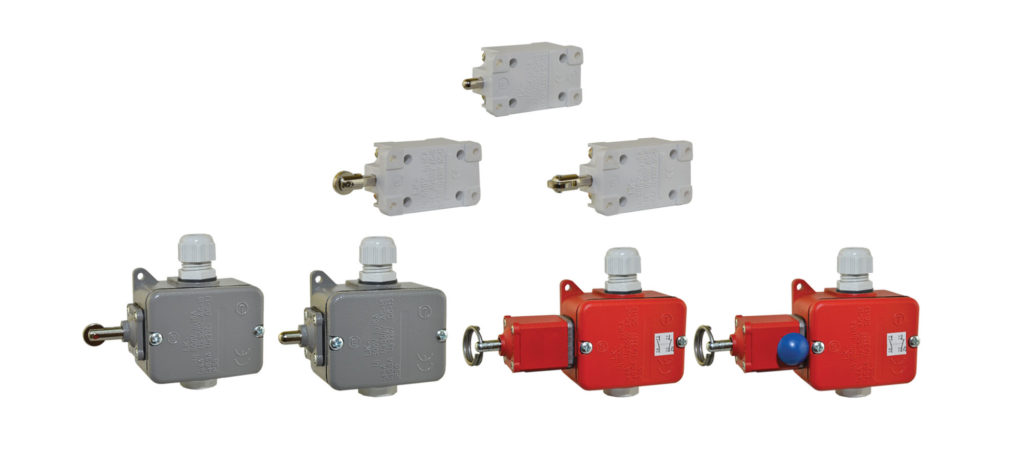

В выключателях серии LK-1 и LK-2 без коробки, внутри корпуса изготовленного из пластмассы, находятся подвижные контакты, замыкающие и размыкающие. Присоединительные зажимы выключателей дают возможность подключить питающие провода с сечением 1,5…4,0 мм2 для однопроволочных и 1,0…2,5 мм2 для многопроволочных проводов. В выключателях серии LK-10 и LK-20 подвижные замыкающие и размыкающие контакты вместе с корпусом размещены в металлической коробке со степенью защиты IP 56. Присоединительные зажимы этих выключателей дают возможность подключить присоединительные питающие провода с сечением 1,5…4,0 мм2 для однопроволочных проводов и 1,0…2,5 мм2 для многопроволочных проводов. Выключатели оснащены дополнительным защитным контактом внутри металлической коробки.

Тросовые выключатели типа LK-30 и LK-40 дают возможность остановить устройство, с которым они содействуют; они соответствуют принципам стандарта PN-EN 60947-5-1. Минимальная длина троса составляет 2м, а максимальная – 25 м, а другие длины зависят от температуры окружающего воздуха

Номинальное напряжение изоляции Ui 500V
Номинальное напряжение изоляции Ue 500V AC
220V DC
Постоянный ток IU 16A
Номинальное пересечение токов Ie AC 15 – Ue 500V
DC 13 – Ue 220V
4A
0,5A
Номинальное ударное выдерживаемое
напряжение Uimp
6kV
тип и наибольшее значение номинальных
данных защитного устройства от последствий
действия токов кор. замыкания
предохранитель gG16A
Механическая стойкость (циклов) LK-1, LK-2
LK-10, LK-20
LK-30
LK-40
3×10 6

0,8×10 4
0,35×10 5
Стойкость коммутаций (соединений) LK-1, LK-2, LK-10, LK-20
AC 15 U e = 500V I e = 4A
DC 13 U e = 220V I e = 0,5A
LK-30
LK-40

7×10 5
1×10 5
0,8×10 4
0,35×10 5
Ограниченный выдерживаемый ток 1000 A
Сила переключения [N] LK-1, LK-2
LK-10, LK-20
LK-30, LK-40
макс14,7±2,3N
макс23±5N
мин 165N
Сила снятия блокировки [N] LK-30 110N
Номинальная частота коммутации в час 300 ком/ч.
Сечения проводов многопроволочный
однопроволочный
1,5 …4 мм 2
1,0 …2,5 мм 2
Скорость приводного элемента 0,1 … 5 м/с
Температура окр. воздуха -25 … +40 °C
Степень защиты
корпус выключателя

клеммы


LK-1, LK-2
LK-10, LK-20, LK-30, LK-40

LK-1, LK-2
LK-10, LK-20, LK-30, LK-40


IP 00
IP 56

IP 00
IP 56
Путь эффективного размыкания LK-30, LK-40 мин. 4,3 мм
макс. 6,5 мм
Действие контактов эффективное
Изделие соответствует норме PN-EN 60947-5-1
