Миниатюрные позиционные выключатели (путевые) предназначены для работы в различных вспомогательных цепях систем управления, сигнализационных, измерительных и контрольных систем. Выбор соответствующего типа позиционного выключателя зависит от следующих факторов:

  • место установки (требуемая степень защиты);
  • форма и способ перемещения элементов, управляющих выключателем;
  • электрические параметры цепи;
  • механические параметры выключателя.
    Миниатюрные позиционные выключатели MP0 имеют два климатических исполнения:
  • стандартный – для умеренного климата 2;
  • специальный – для тропического и морского климата 6.

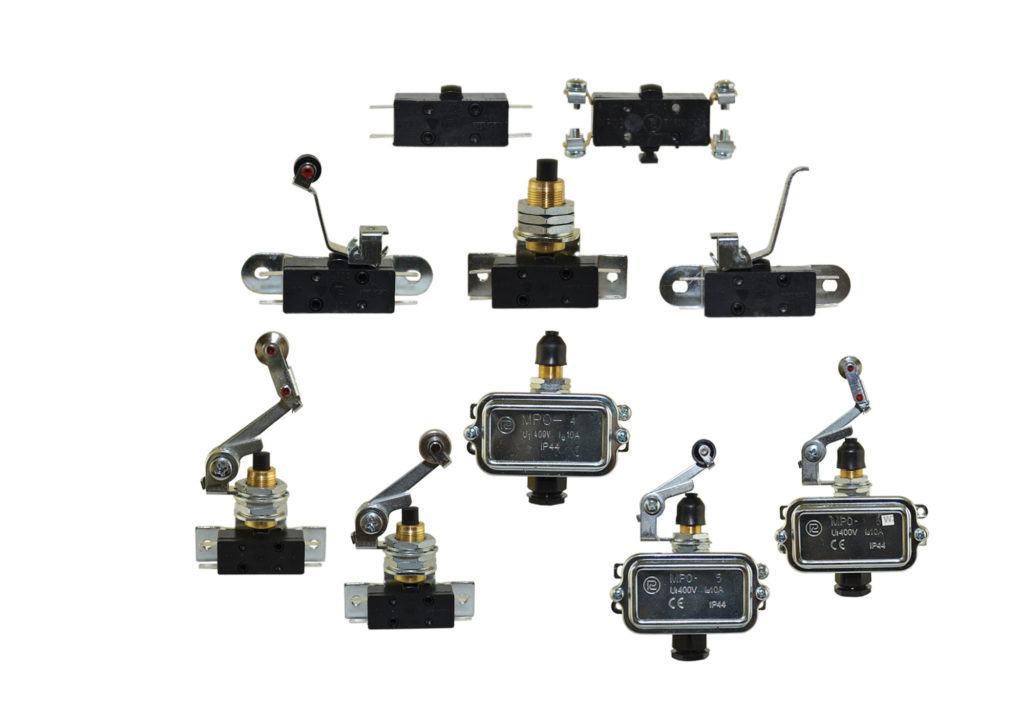

Каждый позиционный выключатель состоит из приводной части и коммутационного контактного элемента. Приводы могут иметь основное, рычажное, телескопическое или толкательное исполнение. Коммутационный контактный элемент имеет переключающий контакт (NO+NC) – с двумя прерывателями. Контакты выключателей являются контактами скачкообразного (моментального)действия.

Номинальное напряжение изоляции Ui 400V
Номинальный постоянный ток IU 10A
Номинальный ток коммутации Ie AC 15 – U e 110V/230V/400V
DC 13 – U e 48V/110V/220V
2,5A/2,5A/1,6A
1,5A/0,25A/0,16A
Ограниченная стойкость к токам 1000A
тип и наибольшее значение номинальных
данных защитного устройства от последствий
действия токов кор. замыкания
Bi – Wts 10A
Скорость приводного элемента 17×10 -6÷1 м/с
Частота коммутации в час 3.600 ком/ч
Механическая стойкость (цикл) LM – 1 5×10 6
Виды клемм MP0, MP0-S
MP0-1,MP0-2, MP0-3
для впайки
MP0-B, MP0-4, MP0-5,
MP0-5W
винтовые
Сечение проводов MP0, MP0-S
MP0-1, MP0-2, MP0-3
макс. 1,5 mm 2
MP0-B, MP0-4, MP0-5,
MP0-5W
проволока 1×0.5 до 1.0 мм 2
тросик 1×0.5 дo 0.75 мм 2
Максимальный диаметр кабеля MP0-4, MP0-5 9 мм
Температура окр. среды -25 … +40 0C
Степень защиты корпус выключателя
клеммы
выключатель в корпусе
IP 40
IP 00
IP 44
Действие контактов мигающие (мгновенного действия)
Изделие соответствует норме PN-EN 60947-5-1
