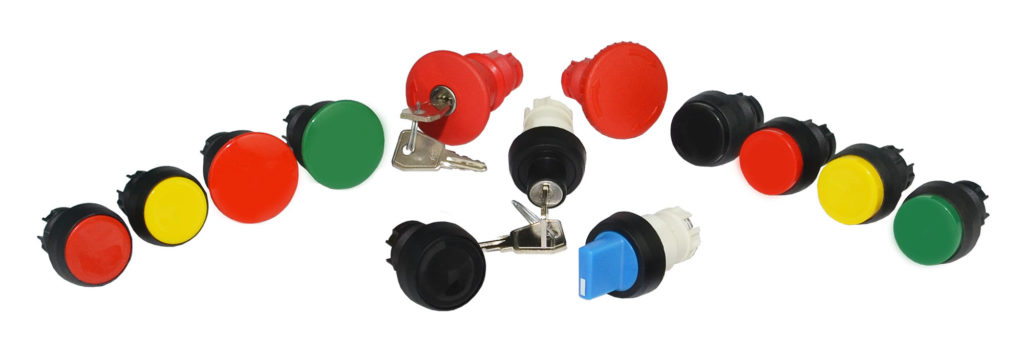

Приводы управления типа NEF22T с корпусами, выполненными из пластика черного цвета, предназначенные для установки в стандартных отверстиях Ø22,5 мм в различных устройствах сигнализации и управления или непосредственно в корпусах машин и оборудования. Они предназначены для совместной работы с контактными элементами EF22GX или EF22GY, производимыми компанией SN PROMET.
| Номинальное напряжение изоляции ( Ui ) | 500 V |
| Номинальный тепловой ток ( Ith ) | 10 A |
| Номинальное напряжение и токи коммутации в категориях использования (Ue / Ie)
DC13 | 230V/6A, 400V/4A
110V/1A, 220V/0,25A |
| Номинальное ударное выдерживаемое напряжение (Uimp) | 4000 V |
| Ограниченный выдерживаемый ток | 1000 A |
| Тип и наибольшее значение защиты от последствий действия токов кор. замыкания | gG 6A |
| Степень загрязнения окр.среды | 2 |
| Степень защиты приводов кнопок | IP 65, IP 40 |
| Степень защиты части под рабочей поверхностью | IP 20 |
| Механическая стойкость
-для поворотных приводов -для возвратных и блокировочных приводов | 1×10
6
0,7×10 5 |
| Номинальная частота коммутаций | 600 ком./ч |
| Сечения присоединительных проводов | 1 или 2 x LY 0.75 – 1.5 мм
2
1 или 2 x DY 1.0 – 1.5 мм 2 |
| Рабочее положение | Любое |
| Рабочая температура | -30 0C до +50 0C |
| Путь принудительного размыкания1) | 3 мм |
| Общий путь 1) | 4,7 мм |
| Минимальная сила принудительного размыкания 11) | 1,7 N |
| Номинальное напряжение блока подсветки (Ue) | 24-230 V AC/DC |
Ладонные блокировочные аварийные приводы соответствуют требованиям нормы PN-EN 60947-5-5
1) Значения, связанные с принудительным размыканием для контактных размыкающих элементов (1NC).
