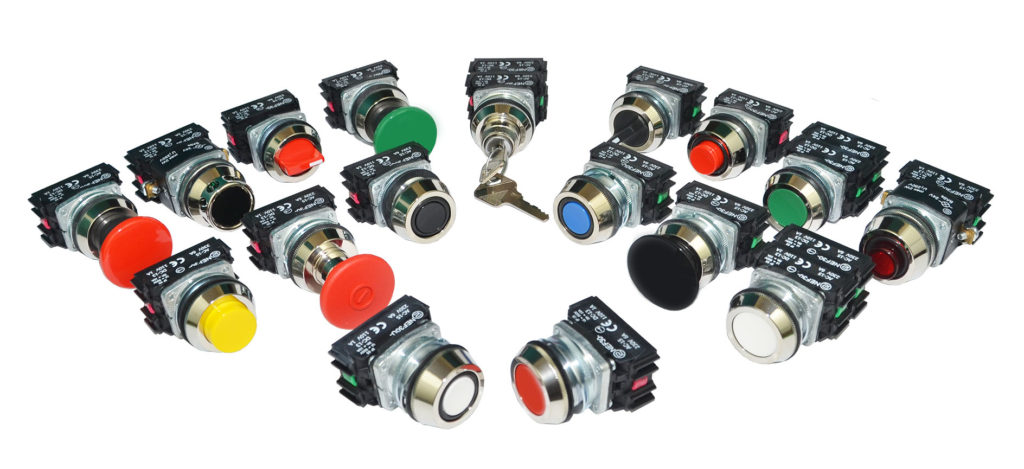

Кнопки серии NEF30

Приводы кнопок управления типа NEF30 с металлическими корпусами предназначены для монтажа в стандартные отверстия Ø30,5 мм, в рабочих поверхностях, пультах сигнализации и управления или непосредственно в корпусах машин и оборудования. Они производятся в двух вариантах климатического исполнения N/2 и W/3 Кнопки типа NEF30 имеют сегментное строение.

Номинальное напряжение изоляции ( Ui ) 500 V
Номинальный тепловой ток ( Ith ) 10 A
Номинальное напряжение и токи коммутации в категориях использования (Ue / Ie)
AC15
DC13
230V/6A, 400V/4A
110V/1A, 220V/0,25A
Номинальное ударное выдерживаемое напряжение (Uimp) 2500 V
Ограниченный выдерживаемый ток 1000 A
Тип и наибольшее значение защиты от последствий действия токов кор.
замыкания
gG 6A
Степень загрязнения окр.среды 2
Степень защиты приводов кнопок IP 66, IP 65, IP 56, IP 55
Степень защиты части под рабочей поверхностью IP 20
IP 00
Механическая стойкость
-для возвратных приводов
-для поворотных приводов
-для блокировочных приводов
3×10 6
10 5
10 4
Номинальная частота коммутаций
-для возвратных кнопок
-для блокируемых кнопок
600 ком/ч
12 ком/ч
Сечения присоединительных проводов 1 или 2 x LY 0.75 – 1.5 мм 2
1 или 2 x DY 1.0 – 1.5 мм 2
Номинальное напряжение трансформатора 230V/24V lub 110V/24V
Номинальная мощность трансформатора 2 W
Рабочее положение Любое
Рабочая температура N/2 -15 0 до +30 0C или W/3 -40 0 до +50 0C
Путь принудительного размыкания1) 2,3 мм
Общий путь 1) 5 мм
Минимальная сила принудительного размыкания 11) 1,9 N
Номинальное напряжение блока подсветки (Ue) каталог. стр. 57
Изделие соответствует норме PN-EN 60947-5-1
Ладонные блокировочные аварийные приводы соответствуют требованиям нормы PN-EN 60947-5-5
1) Значения, связанные с принудительным размыканием для контактных размыкающих элементов (1NC).
