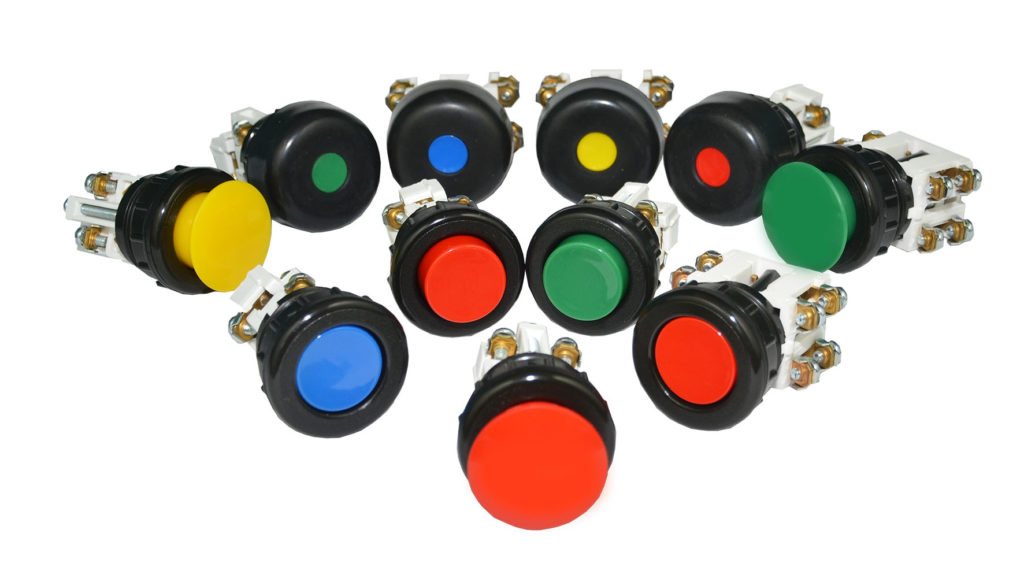

Кнопки серии N

Кнопки управления серии N с пластмассовыми корпусами предназначены для установки в стандартных отверстиях Ø38.5мм, в многочисленные типах управления сигнального оборудования или непосредственно в кабинах машин и оборудования.

Номинальное напряжение изоляции ( Ui ) 500 V
Номинальный тепловой ток ( Ith ) 10 A
Номинальное напряжение и токи коммутации в категориях использования (Ue / Ie)
AC15
DC13
230V/6A, 400V/4A, 500V/2,5A
24V/4A, 110V/1A, 220V/0,25A
Номинальное ударное выдерживаемое напряжение (Uimp) 2500 V
Ограниченный выдерживаемый ток 1000 A
Тип и наибольшее значение защиты от последствий действия токов кор.
замыкания
Bi-Wtz 10A
Степень загрязнения окр.среды 2
Степень защиты приводов кнопок IP 66, IP 30
Защита под панелью IP 00
Механическая стойкость
-для поворотных приводов
-для приводов с замком
1,2×10 6
10 4
Номинальная частота коммутаций 600 ком./ч
Сечения присоединительных проводов 1 или 2 x LY 0.75 – 1.5 мм 2
1 или 2 x DY 1.0 – 1.5 мм 2
Рабочее положение Любое
Рабочая температура N/2 -15 0 до +30 0C или W/3 -30 0 до +50 0C
Изделие соответствует норме PN-EN 60947-5-1
