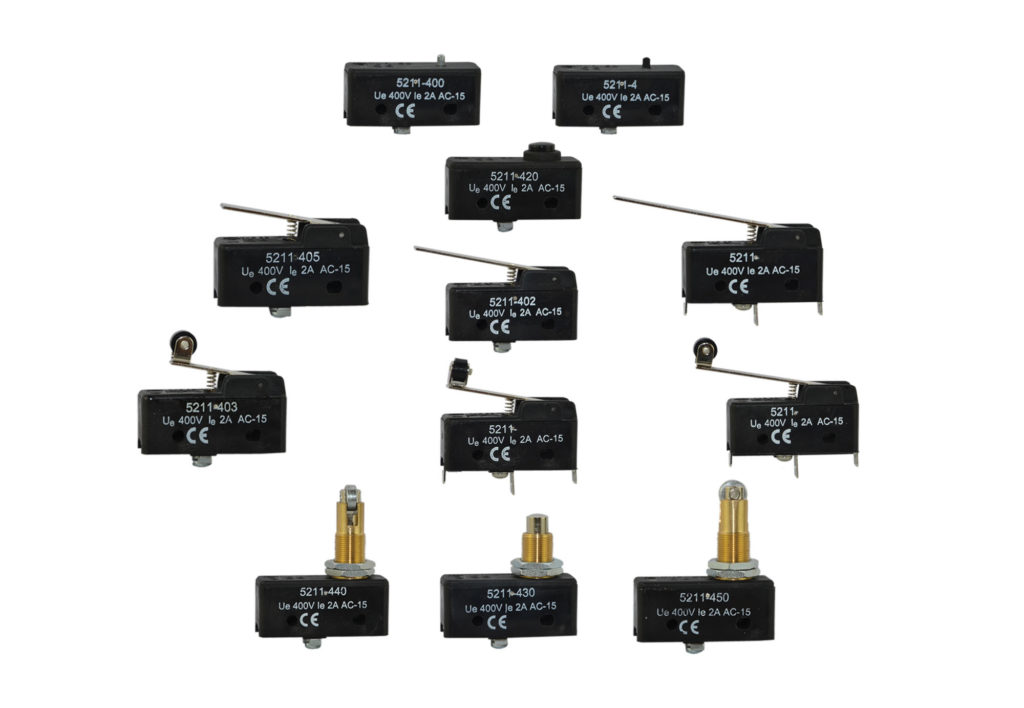

Выключатели серии 52

Миниатюрные выключатели серии 52 предназначены для применения в различных вспомогательных автоматизированных цепях управления, сигнализации, контрольных и измерительных цепях. Выбор типа выключателя серии 52 зависит от:

  • вида путей (размыкающий, переключающий),
  • вида присоединительных зажимов,
  • вида элементов, управляющих выключателем (форма и способ перемещения),
  • механических и электрических параметров выключателя.

Миниатюрные выключатели серии 52 – это группа выключателей со скачкообразным (моментальным) действием подвижных контактов. Они отличаются разнообразием приводных элементов, присоединительных зажимов и повторяемостью параметров работы.

Номинальное напряжение изоляции Ui400V
Номинальное напряжение изоляции UeAC 15
DC 13
400V 50…60Hz
220V
Номинальный постоянный ток IU16A
Номинальное пересечение токов IeAC 15 – Ue 400V, 50Hz
DC 13 – Ue 220V
2A
0,2A
Мин. напряжение коммутации Ue10V
Мин. ток коммутации IU20mA
Механическая стойкость (циклов)1×106
Стойкость коммутаций (соединений)AC 15
DC 13
0,2×106
0,125×106
Мин. скорость приводного элемента17 μм/с
Макс. скорость приводного элемента1 м/с
Номинальная частота коммутации в час120 ком/ч
Сечения проводов1…2,5 мм2
Скорость приводного элемента0,1 … 5 м/с
Температура окр. воздуха-25 до +55°C
Степень защитыкорпус
крепящий элемент
IP 40
IP 00
Степень загрязнения окруж. среды3
Действие контактовступенчатое
Изделие соответствует норме PN-EN 60947-5-1
