Пульты управления серии KS
Пульты управления типа KS предназначены для управления электроcталями, станками, машинами и устройствами дистанционного управления и других эл. цепей с напряжением не выше 400 Вольт, с переменным током 50…60 Гц и 220 Вольт постоянного тока.
Пульты управления могут поставляться в следующих типах климатического исполнения: N/2 (для умеренного климата), W/3 (для тропического климата)
Строение и действие
Строение пультов управления основано на сегментной конструкции, что позволяет увеличить число типичных сегментов управления. Отдельные сегменты делятся на:
- сигнализационные и аварийные сегменты
- сегменты СТАРТ – СТОП выключателя
- контрольные сегменты основных движений
- контрольные сегменты вспомогательных движений.
Сигнализационные сегменты оснащены сигнализационной лампочкой и кнопками звукового сигнала. Остальные сегменты оснащены двумя взаимно механически блокируемыми кнопками, при нажатии которых они действуют на миниатюрные выключатели.
В зависимости потребностей Клиента, пульты управления могут быть оснащены следующими видами кнопок:
- одноступенчатые кнопки для одной скорости управления
- двухступенчатые кнопки для двух скоростей управления одной
кнопкой - одноступенчатые кнопки для прямого управления двигателями
одновременно двумя миниатюрными выключателями - аварийные кнопки управления (ладонная блокировка)
- поворотные кнопки управления с замком.

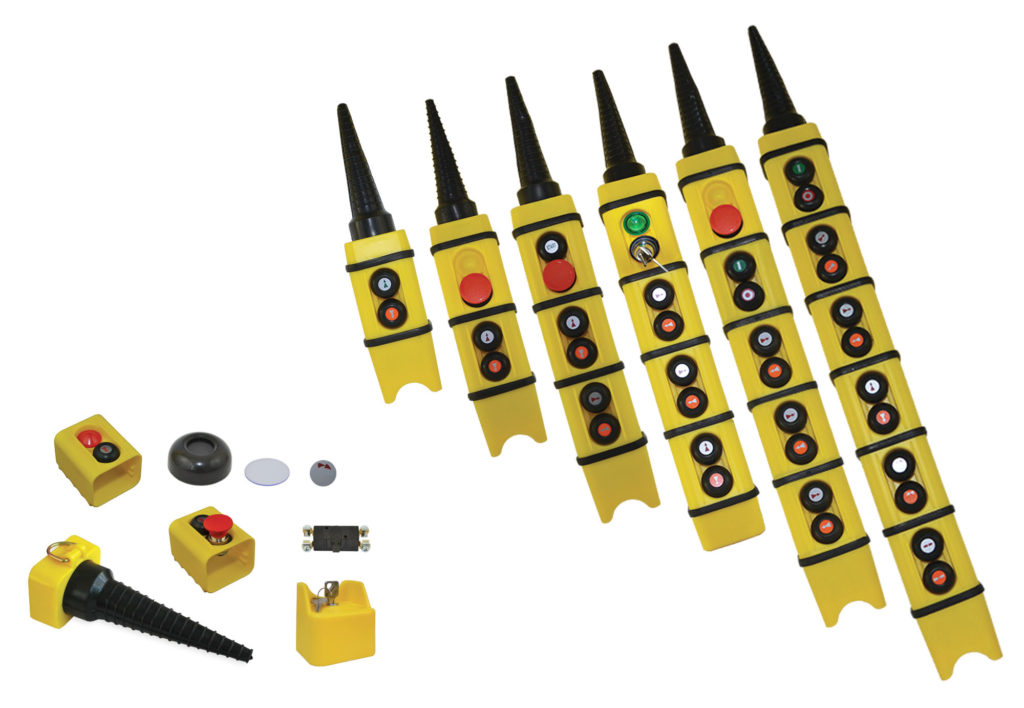

Пульт KS-1 – пульт управления из 1 сегмента, для размещения до 2 элементов управления и сигнализации
Пульт KS-2 – пульт управления из 2 сегментов, для размещения до 4 элементов управления и сигнализации
Пульт KS-3 – пульт управления из 3 сегментов, для размещения до 6 элементов управления и сигнализации
Пульт KS-4 – пульт управления из 4 сегментов, для размещения до 8 элементов управления и сигнализации
Пульт KS-5 – пульт управления из 5 сегментов, для размещения до 10 элементов управления и сигнализации
Пульт KS-6 – пульт управления из 6 сегментов, для размещения до 12 элементов управления и сигнализации
Пульт KS-7 – пульт управления из 7 сегментов, для размещения до 14 элементов управления и сигнализации
Стандартное исполнение пультов KS:
KS1-1-2-35
KS2-1-2-45.35
KS2-1-2-31.41
KS2-1-2-21.35
KS2-1-2-35.45
KS3-1-2-35.45.55
KS3-1-2-31.41.51
KS3-1-2-21.31.41
KS3-1-2-21.45.35
KS3-1-2-21.35.55
KS4-1-2-21.31.41.51
KS4-1-2-21.55.45.35
KS4-1-2-25S.35.45.55
KS4-1-2-058S.31.41.51
KS4-1-2-059S.35.45.55
KS4-1-2-35.45.55.65
KS5-1-2-21.55.45.35.75
KS6-1-2-21.55.45.35.75.65
KS7-1-2-058S.21.55.45.35.75.65
Специальное исполнение пультов KS:
KS11 (KS1-0-2-33)
KS12a (KS1-0-2-35)
KS13 (KS1-1-2-33)
KS14 (KS1-2-2-35)
KS23 (KS2-0-2-33.43)
KS24a (KS2-0-2-35.43)
KS29 (KS2-1-2-33.43)
KS291 (KS2-2-2-35.43)
| Номинальное напряжение изоляции Ui | 400V 50…60Hz |
| Номинальное напряжение коммутации Ue | 400V 50…60Hz
220V DC |
| Номинальное ударное выдерживаемое напряжение Uimp | 2,5 kV |
| Сигнализационное напряжение -лампочки накаливания -светодиода | 12, 24V AC/DC
24V AC/DC, 230V AC |
| Тип патрона сигнализационного | BA9s |
| Номинальный тепловой ток Ithe | 10A |
| Номинальный ток коммутации Ie Категория эксплуатации AC4 Ue = 400 V AC15 Ue = 400 V DC13 Ue = 220 V |
2,5A 1A 0,16A |
| Коммутационная стойкость AC4 Ue = 400V Ie = 2A AC15 Ue = 400V Ie = 1A DC13 Ue = 220V Ie = 0,16A | 1*105 5*105 1*105 |
| Номинальная частота коммутаций | 600 ком/ч |
| Механическая стойкость | 1*106 |
| Температура окр. cреды | -20…+700C |
| Степень защиты | IP 65 |
| Сечения присоединительных проводов
тросик проволока | 1 или 2 x 0.5 – 0.75 мм2 1 или 2 x 0.5 – 1 мм2 |
| Диаметр присоединительного кабеля | 10…30 мм |
| Зажимные винты
тросик проволока |
M3 M5 |
| Максимальная сила, действующая на кнопку | 30N |
| Вид пластика – ударопрочный полистирол 825 | Ударная вязкость с надрезом по CHARPY – мин. 6,5 кДж/м2 |
