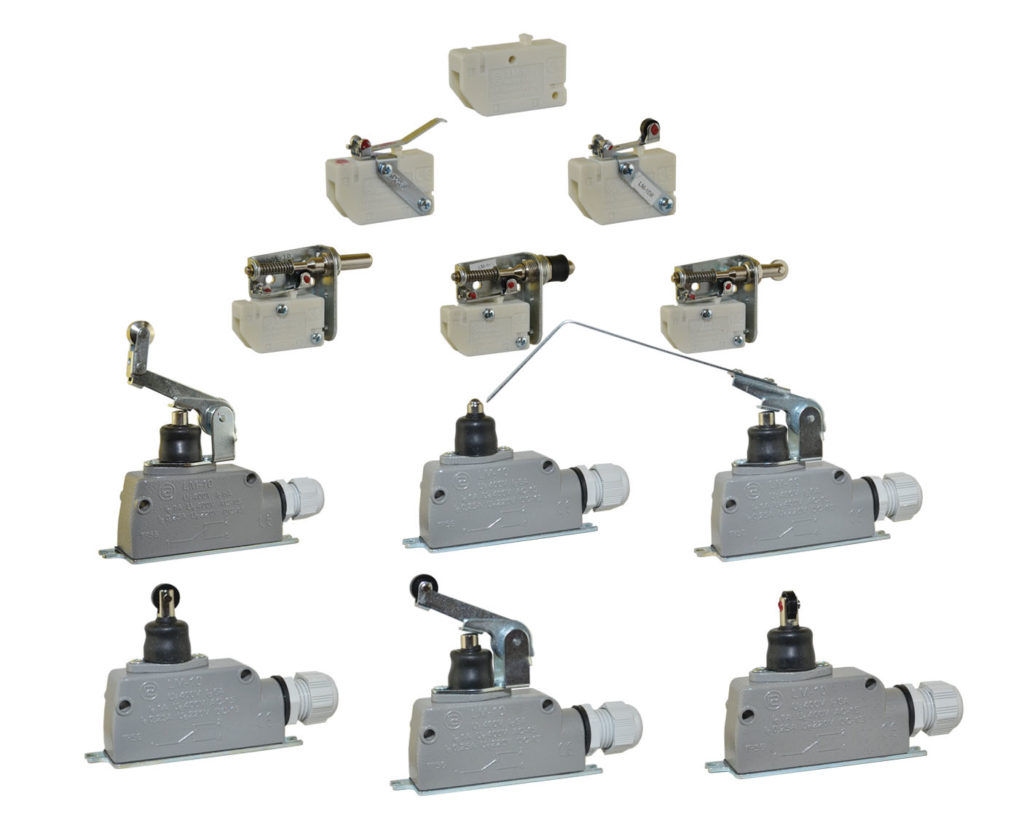

Выключатели серии LM
Миниатюрные позиционные выключатели (путевые) предназначены для работы в различных вспомогательных цепях систем управления, сигнализационных, измерительных и контрольных систем. Выбор соответствующего типа позиционного выключателя зависит от следующих факторов:
-место установки (требуемая степень защиты);
-форма и способ перемещения элементов, управляющих выключателем;
-электрические параметры цепи;
-механическая параметры выключателя.
-стандартный – для умеренного климата 2;
Миниатюрные позиционные выключатели LM имеют два климатические исполнения:
-специальный – для тропического и морского климата 6.
Каждый позиционный выключатель состоит из приводной части и коммутационного, контактного элемента. Приводы могут иметь основное, рычажное, телескопическое или толкательное исполнение. Коммутационный контактный элемент имеет переключающий контакт(NC + NO). Контакты выключателей являются контактами скачкообразного (мгновенного) действия.
| Номинальное напряжение изоляции Ui | 400V | |
| Постоянный ток IU | 16A – основное
6A – в корпусе | |
| Номинальные коммутируемые токи | AC 15 – Ue 110V/230V/400V DC 13 – Ue 48V/110V/220V | 1A
0,25A |
| Ограниченная стойкость к токам | 1000A | |
| тип и наибольшее значение номинальных данных защитного устройства от последствий действия токов кор. замыкания | Bi – Wts 16A | |
| Скорость приводного элемента | 2×10-4 … 0,2 м/с | |
| Частота коммутации в час | 1,200 ком/ч | |
| Механическая стойкость (цикл) | LM – 1 | 5×10 6 |
| Виды клемм | Тип гайки | |
| Сечение проводов | проволока
тросик | 1×0.5 до 1.0 мм
2
1×0.5 дo 0.75 мм 2 |
| Тип ввода (выключатель LM-10) | Dp11(макс.диаметр кабеля – 7мм) | |
| Температура окр. среды | без корпуса
в корпусе | -25 дo +85 °C
-25 дo +65 °C |
| Степень защиты | корпус выключателя
клеммы выключатель в корпусе | IP 40
IP 00 IP 56 |
| Действие контактов | мигающие (мгновенного действия) |
